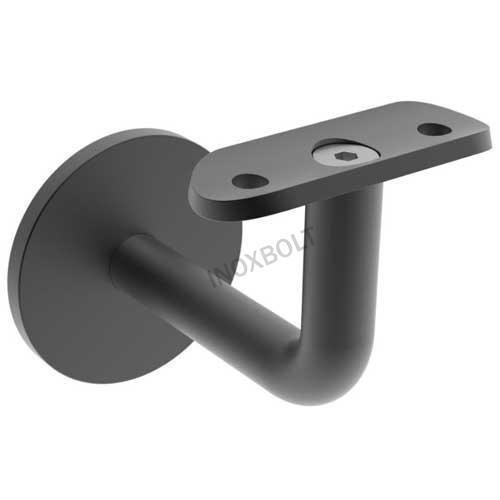

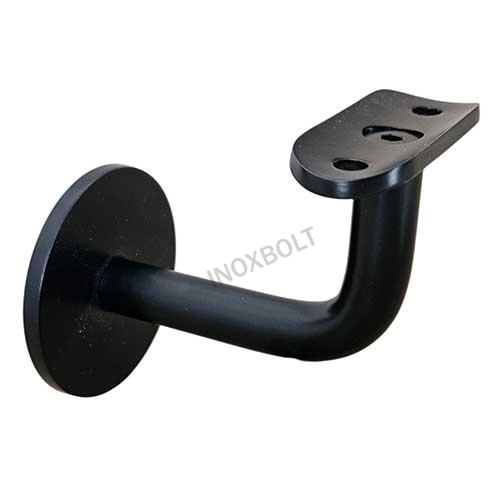

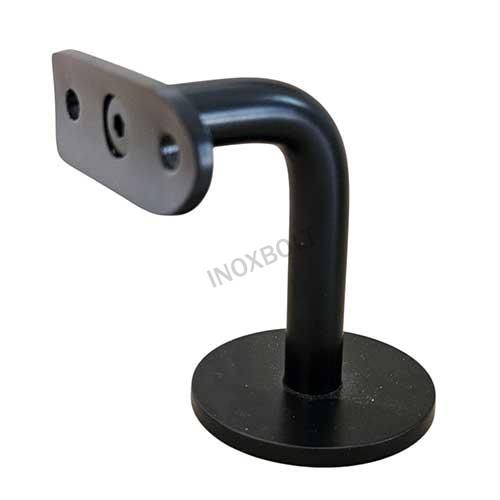

Fali kapaszkodó tartó rejtett rögzítéssel fekete

Kapaszkodó csatlakozás: 42,4mm
Talpátmérő: D60mm
Kiállás: 75mm
Magasság: 57mm
Belső menet: M8
Anyagminőség: AISI304
Felület: RAL 9005

Alkalmazható 42,4mm-es rozsdamentes csőhöz vagy 40mm-es fa kapszkodóhoz. A faltól a kapaszkodó belső éle 50mm távolságra kerül.
A kapaszkodó tartó falhoz rögzítéséhez egy mosdócsavarra (ászokcsavar) és egy tiplire van szükség. A kapaszkodó tartó rögzítése nem látszik, mivel az a rozsdamentes tányér mögött helyezkedik el.

SZERELÉSI SEGÉDLET:

Ez a fajta kapaszkodó tartó elsősorban tégla és betonfalra ajánlott, de fára is kiválóan lehet rögzíteni.
A tartó bölcsőjébe 42,4mm-es cső illeszkedik. A bölcsőt alulról egy M5-ös D fejű csavarral ajánlott rögzíteni. A rögzítéshez M5-ös menetet kell készíteni.
Fa kapaszkodó esetén D-fejű facsavarral is rögzíthető.
A tartót egy M8-as menetes kiállásra kell rögzíteni.
A rögzítéshez el kell távolítani a tartó hátoldalán lévő csavart és a szárban lévő M8-as menet felhasználásával rögzíthető. Gyakorlatilag fel kell tekerni a falból kiálló M8-as menetre.
A falba való M8-as mentet, tiplivel és M8-as mosdócsavarral a legkönnyebb kialakítani, de akár menetesszár beragasztása is elkészíthető.
A kör alakú tányért a kapaszkodó szára feszíti rá a falra, ez adja a kapaszkodótartó stabilitását.
Ha nem megfelelő szögben feszül meg a kapaszkodó tartó, akkor a menetes csap fordításával állítható.
