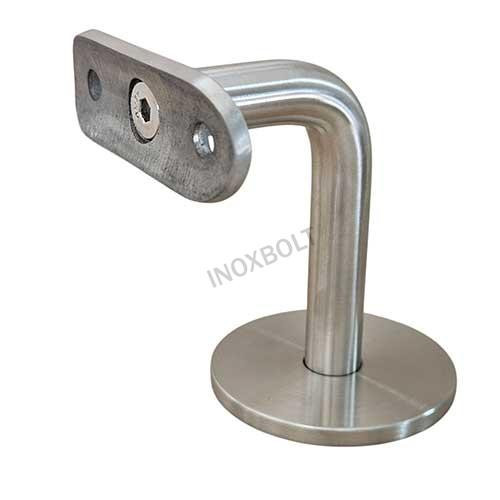

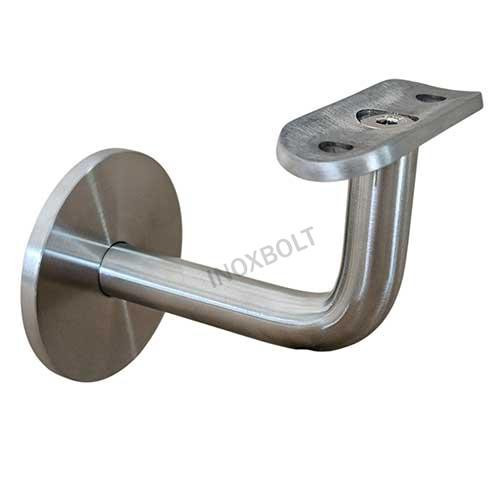

Fali kapaszkodó tartó rejtett rögzítéssel

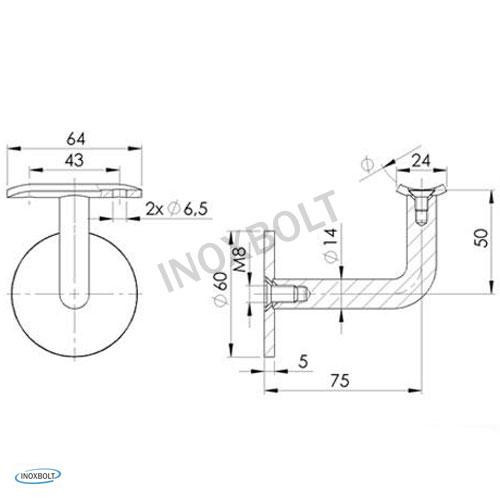

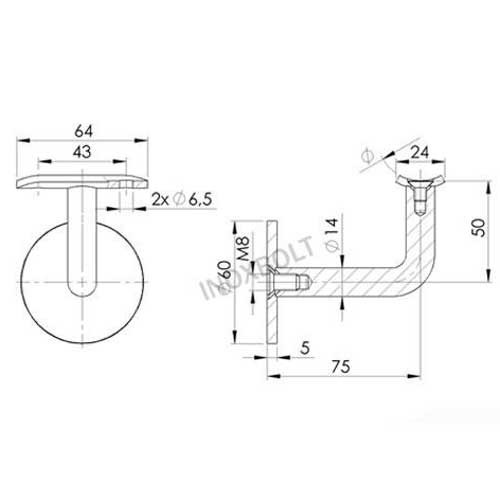

Kapaszkodó csatlakozás: 42,4mm
Talpátmérõ: D60mm
Kiállás: 75mm
Magasság: 57mm
Belsõ menet: M8
Anyagminõség: AISI304
Felület: szálcsiszolt, K320

Alkalmazható 42,4mm-es rozsdamentes csõhöz vagy 40mm-es fa kapszkodóhoz. A faltól a kapaszkodó belsõ éle 50mm távolságra kerül.
A kapaszkodó tartó falhoz rögzítéséhez egy mosdócsavarra (ászokcsavar) és egy tiplire van szükség. A kapaszkodó tartó rögzítése nem látszik, mivel az a rozsdamentes tányér mögött helyezkedik el.

SZERELÉSI SEGÉDLET:

Ez a fajta kapaszkodó tartó elsõsorban tégla és betonfalra ajánlott, de fára is kiválóan lehet rögzíteni.
A tartó bölcsõjébe 42,4mm-es csõ illeszkedik. A bölcsõt alulról egy M5-ös D fejû csavarral ajánlott rögzíteni. A rögzítéshez M5-ös menetet kell készíteni.
Fa kapaszkodó esetén D-fejû facsavarral is rögzíthetõ.
A tartót egy M8-as menetes kiállásra kell rögzíteni.
A rögzítéshez el kell távolítani a tartó hátoldalán lévõ csavart és a szárban lévõ M8-as menet felhasználásával rögzíthetõ. Gyakorlatilag fel kell tekerni a falból kiálló M8-as menetre.

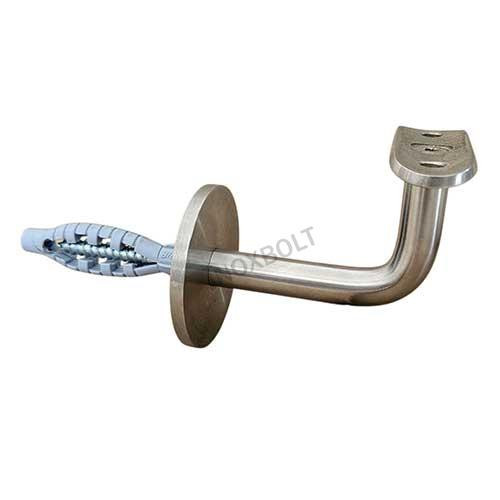

A falba való M8-as mentet, tiplivel és M8-as mosdócsavarral a legkönnyebb kialakítani, de akár menetesszár beragasztása is elkészíthetõ.
A kör alakú tányért a kapaszkodó szára feszíti rá a falra, ez adja a kapaszkodótartó stabilitását.
Ha nem megfelelõ szögben feszül meg a kapaszkodó tartó, akkor a menetes csap fordításával állítható.
